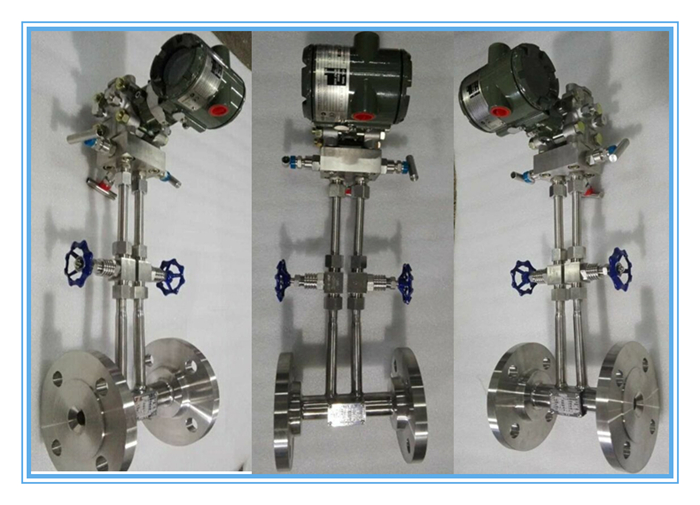

平衡流量計是一種革命性的差壓式流量儀表，對傳統節流裝置進行了極大地改進，且該流量計具有平衡整流等顯著特征，傳統節流裝置只有一個流通孔徑，節流后使流體失去了理想狀態，其工作原理與其他差壓式流量計一樣。
基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。
?★?平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。
?★?當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。
?★?適用范圍：可應用于氣體、液體、氣液兩相，液態氣體、雙向流、臟污介質、漿料的測量。
?
?
平衡流量計工作原理：
?★?平衡流量計就是一種的差壓式流量儀表，只不過在產品的性能與技術方面有所改進，同樣的道理也各有優缺點，但是他的工作原理與其他差壓式流量計還是一樣的，也都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比;用測出差壓值根據伯努利方程即可計算出管道中的流量。
?★?平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。
?★?當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量，現在隨著工業自動化過程中的一些特殊要求，人們在生產生活方面的要求也在發生著變化，所以，平衡流量計和節流裝置也會同時存在于應用現場。
?
★ 選型所需參數：
1、管道的口徑（管徑*壁厚）
2、管道的材質
3、流量計測量的介質
4、被測介質的工作溫度
5、被測介質的工作壓力（最大壓力、最小壓力、正常壓力）
6、被測介質的工作流量（最大流量、最小流量、正常流量）
7、被測介質的粘度
?
平衡流量計技術指標：
★?管徑范圍：DN15~DN3000
★?精度：±0.3%、±0.5%、±1%；
★?直管段要求：0.5D~2D；
★?永久壓損：孔板的1/3~1/4；
★?量程比：10：1，合適的工況數據可以做到更寬；
★?重復性：0.1%；
★?Re范圍：200~107；
★?β范圍：0.25~0.9；
★?溫度范圍：金屬管道能承受的溫度，最高可達850℃；
★?壓力范圍：金屬管道能承受的壓力，最高可達42MPa；
★?耐臟污：特殊的設計和計算；
★?可以測量雙向流。
?
?
平衡流量計特點：
★ ?測量精度高
由于平衡流量傳感器具有多孔結構的特點，能對流場進行平衡，降低渦流、振動和信號噪聲，流場穩定性大大的提高，表體采用特制的精密管道和專用取壓裝置，使精確度比傳統節流裝置提升了5－10倍。
經過實流標定，傳感器精確度可達±0.3%、±0.5%，適用于貿易計量場合。
幾何尺寸檢驗，傳感器精確度可達±0.5%、±1.0%，適用于過程控制場合。
平衡流量計加工重復性極高，與傳統節流裝置一樣，在實流標定數據基礎上，可以實現幾何尺寸檢定。
★ ?直管段要求低
平衡流量傳感器能將流場平衡，調整穩定，且壓力恢復比傳統節流裝置快兩倍，大大縮短了對直管段的要求。大多數情況下直管段可以小至0.5D~2D，尤其對于特殊或昂貴的管道，采用平衡流量計可以省去大量的直管段。
★ ?永久壓力損失低
平衡流量計的對稱平衡設計，減少了渦流的形成和紊流摩擦，降低了動能的損失，在同樣的工況下，與傳統節流裝置比較，壓力損失較少了70%，接近文丘里管，從而節省了相當大的運行成本，值得大量推廣。
★ ?量程比寬
與傳統節流裝置相比,平衡流量計極大提高了測量量程比.研究結果顯示，雷諾數大于50000時，選擇合適的孔徑參數，平衡流量計無上限，根據工業測量實際應用的需要，常規測量量程比為10：1，選擇合適的參數可以做道30：1或更高。
★ ?重復性和長期的穩定性好
平衡流量傳感器能將流場平衡穩定，使重復性大大提高,可達到±0.1%。
平衡流量計多個流通孔分散受力，無銳角磨損，其β值長期保持不變，長期穩定性非常好；整個儀表無可動部件，使用壽命比傳統節流裝置延長了5－10倍。
★ ?耐臟污不宜堵
多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了死區的形成，保證臟污介質順利通過多個孔，減少了流體孔被堵塞的機會。
★ ?測量范圍寬
根據實驗結果，我們知道：平衡
流量計的性能，使其流速可以從最小到音速，其最小雷諾數可低于200，最大雷諾數大于107；β值可選0.25～0.9。
★ ?適用范圍
平衡流量計工作溫度，壓力取決于管道和法蘭的材質和等級，工作溫度最高可達到850℃,42MPa。
適合極低溫流體LNG，液
空氣，
液氮，液氧，液氬，液化乙烯，液氫，液氯等，能有效防止氣化，測量效果最佳。
平衡流量計可以測量汽液兩相、漿料、甚至固體顆粒測量，還可以測量雙向流。
平衡流量計左右完全對稱，因此可以十分方便地測量雙向流。
?
?
平衡流量計與孔板對比
★?平衡流量計幾乎適用于所有流體測量，是流體測量技術的一場革命，目前平衡流量計已經廣泛應用到石油、化工、冶金、電力、天然氣、水處理等行業。
★?平衡流量計是近年來新發展起來的新型流量計,在標準孔板的基礎上,采取四孔流通的方式,大大避免了標準孔板在現場使用壓損大,前后直管段需要長的缺點,而且在測量方面也比標準孔板精度有了很大的提高,下面就給大家詳細介紹下平衡流量計工業測量的優勢.
★?標準
孔板流量計現場使用的時候,壓損大,前后直管段要求高是主要限制其發展的主要原因,但是平衡流量計由于其自身結構問題,從根本上實現了轉換,起壓損為標準孔板的1/4左右,直管段要求也僅為前3D后1D左右.常在1:3這樣,而現場測量范圍經常會超過這個范圍,這個在很多時候也限制了標準孔板的應用,而平衡孔板流量計范圍度正常比值大概在20:1這樣,有些時候,上限流量更是無限制,其最小雷諾數可低于200，最大雷諾數大于10 7；β值可選0.25～0.90。
★?平衡流量計現場測量采取對稱多孔結構,能對流體進行實際平衡,降低渦流和振動,相比孔板流量計現場測量,單是這些優點就提高了不少,同時測量范圍廣泛,從根本了解決了差壓式流量計的缺陷,是標準孔板的升級.
★?平衡流量計長期穩定性好,由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性.其次還具有標準孔板的所有測量優勢,適合高溫高壓的測量場合,基本適用于所有現場介質的測量
?
?
